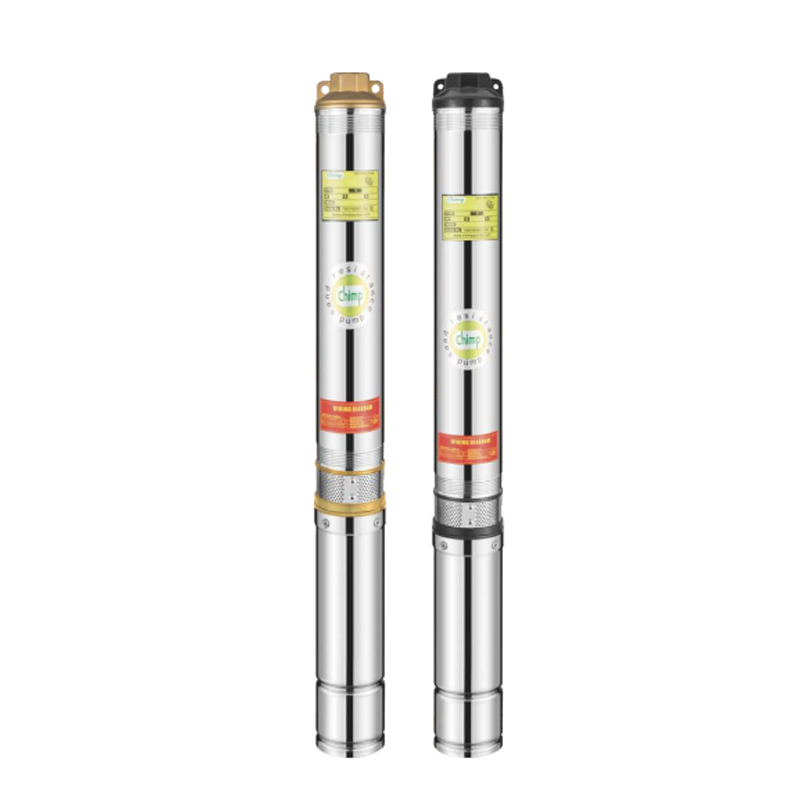

4''SDM 10
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
10：容量（立方米/小时）
04：舞台
0.75：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM 10/4-0.75 | 656 | 327 | 329 | 11/2"-2" | Φ96 |
| 4SDM 10/5-0.75 | 709 | 342 | 367 | 11/2"-2" | Φ96 |
| 4SDM 10/6-1.1 | 787 | 382 | 405 | 11/2"-2" | Φ96 |
| 4SDM10/7-1.1 | 855 | 412 | 443 | 11/2"-2" | Φ96 |
| 4SDM10/8-1.5 | 940 | 422 | 518 | 11/2"-2" | Φ96 |
| 4SDM10/10-1.5 | 1056 | 462 | 594 | 11/2"-2" | Φ96 |
| 4SDM10/12-2.2 | 1208 | 502 | 706 | 11/2"-2" | Φ96 |
| 4SDM10/14-2.2 | 1309 | 527 | 782 | 11/2"-2" | Φ96 |
| 4SD10/12-2.2 | 1193 | 487 | 706 | 11/2"-2" | Φ96 |
| 4SD10/14-2.2 | 1284 | 502 | 782 | 11/2"-2" | Φ96 |
| 4SD10/16-3.0 | 1390 | 532 | 858 | 11/2"-2" | Φ96 |
| 4SD10/18-3.0 | 1486 | 552 | 934 | 11/2"-2" | Φ96 |
| 4SD10/20-4.0 | 1612 | 602 | 1010 | 11/2"-2" | Φ96 |
| 4SD10/22-4.0 | 1749 | 627 | 1122 | 11/2"-2" | Φ96 |
| 4SD10/25-5.5 | 1908 | 672 | 1236 | 11/2"-2" | Φ96 |
| 4SD10/28-5.5 | 2062 | 712 | 1350 | 11/2"-2" | Φ96 |
| 4SD10/31-7.5 | 2302 | 802 | 1500 | 11/2"-2" | Φ96 |
| 4SD10/34-7.5 | 2416 | 802 | 1614 | 11/2"-2" | Φ96 |
| 性能数据 50 赫兹 | ||||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | ||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 235 |
| 立方米/小时 | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.1 | |||||
| 4SDM10/4-0.75 | 4SD10/4-0.75 | 0.75 | 1 | 高（米） | 24 | 22 | 20 | 19 | 17 | 15 | 11 | 6 | 2 | |
| 4SDM10/5-0.75 | 4SD10/5-0.75 | 0.75 | 1 | 30 | 28 | 26 | 24 | 22 | 19 | 14 | 7 | 3 | ||
| 4SDM10/6-1.1 | 4SD10/6-1.1 | 1.1 | 1.5 | 35 | 34 | 31 | 29 | 27 | 22 | 17 | 9 | 3 | ||
| 4SDM10/7-1.1 | 4SD10/7-1.1 | 1.1 | 1.5 | 41 | 39 | 36 | 34 | 31 | 26 | 20 | 10 | 3 | ||
| 4SDM10/8-1.5 | 4SD10/8-1.5 | 1.5 | 2 | 47 | 45 | 41 | 39 | 35 | 30 | 23 | 11 | 4 | ||
| 4SDM10/10-1.5 | 4SD10/10-1.5 | 1.5 | 2 | 59 | 56 | 51 | 49 | 44 | 37 | 29 | 14 | 4 | ||
| 4SDM10/12-2.2 | 4SD10/12-2.2 | 2.2 | 3 | 71 | 67 | 61 | 58 | 53 | 46 | 34 | 17 | 4 | ||
| 4SDM10/14-2.2 | 4SD10/14-2.2 | 2.2 | 3 | 83 | 78 | 72 | 68 | 62 | 52 | 40 | 20 | 5 | ||
| 4SD10/16-3.0 | 3 | 4 | 94 | 90 | 82 | 78 | 71 | 59 | 46 | 23 | 5 | |||
| 4SD10/18-3.0 | 3 | 4 | 106 | 101 | 92 | 87 | 80 | 67 | 51 | 26 | 6 | |||
| 4SD10/20-4.0 | 4 | 5.5 | 118 | 112 | 102 | 97 | 89 | 74 | 57 | 29 | 7 | |||
| 4SD10/22-4.0 | 4 | 5.5 | 130 | 123 | 113 | 107 | 97 | 82 | 63 | 31 | 8 | |||
| 4SD10/25-5.5 | 5.5 | 7.5 | 148 | 140 | 129 | 122 | 111 | 93 | 72 | 36 | 8 | |||
| 4SD10/28-5.5 | 5.5 | 7.5 | 165 | 157 | 144 | 136 | 124 | 104 | 80 | 40 | 9 | |||
| 4SD10/31-7.5 | 7.5 | 10 | 183 | 173 | 159 | 151 | 137 | 115 | 89 | 44 | 9 | |||
| 4SD10/34-7.5 | 7.5 | 10 | 200 | 190 | 175 | 165 | 151 | 126 | 97 | 49 | 10 | |||
