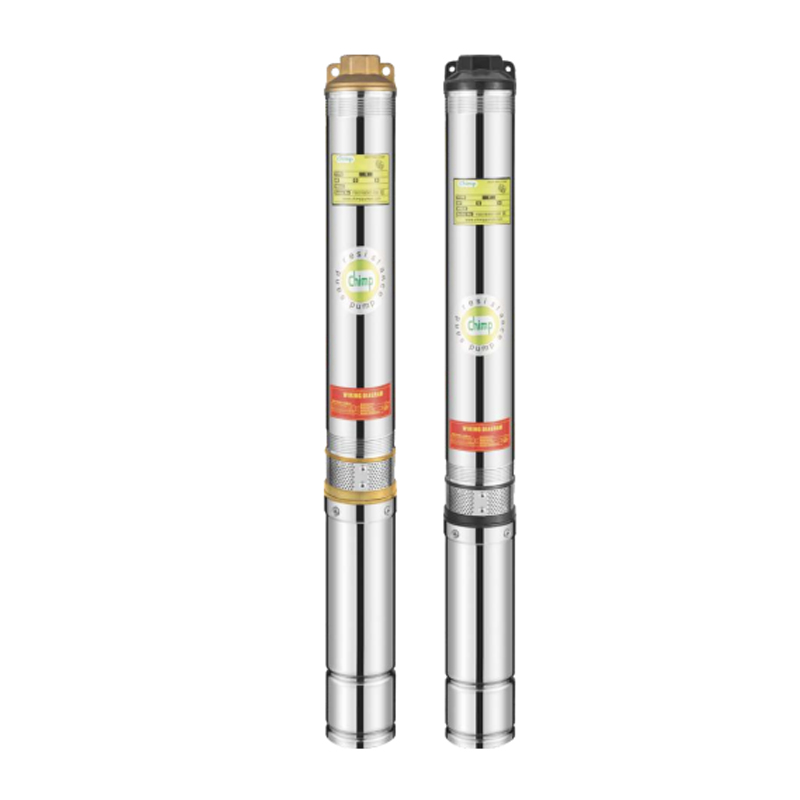

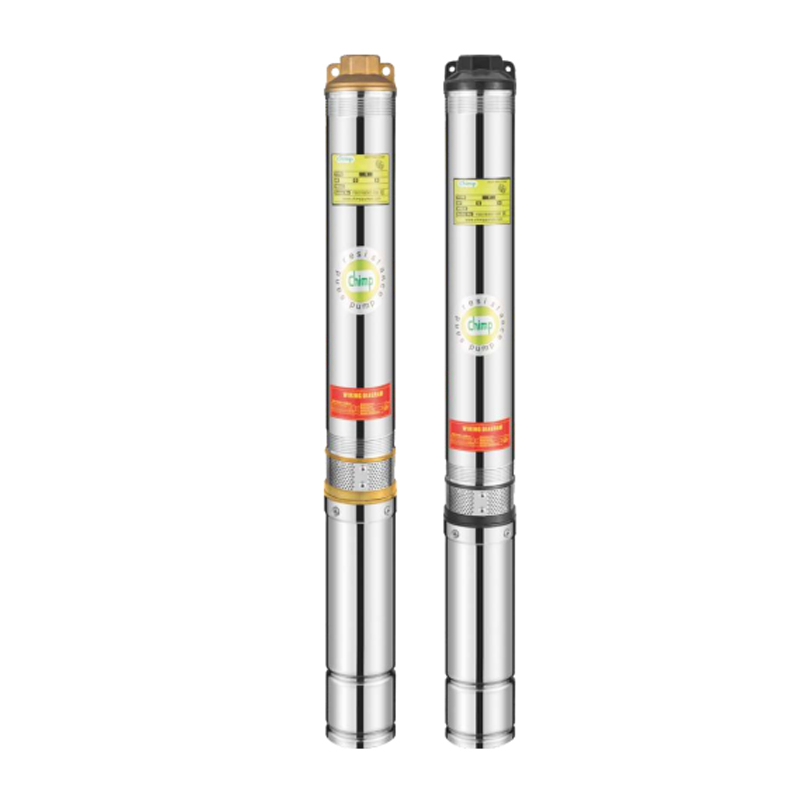

4''SDM 3
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
3：容量（立方米/小时）
05：舞台
0.25：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM3/5-0.25 | 607 | 282 | 325 | 11/4"-11/2" | Φ96 |
| 4SDM3/7-0.37 | 676 | 292 | 384 | 11/4"-11/2" | Φ96 |
| 4SDM3/9-0.55 | 755 | 312 | 443 | 11/4"-11/2" | Φ96 |
| 4SDM3/11-0.75 | 865 | 327 | 538 | 11/4"-11/2" | Φ96 |
| 4SDM3/12-0.75 | 909 | 342 | 567 | 11/4"-11/2" | Φ96 |
| 4SDM3/14-1.1 | 1008 | 382 | 626 | 11/4"-11/2" | Φ96 |
| 4SDM3/17-1.1 | 1162 | 412 | 750 | 11/4"-11/2" | Φ96 |
| 4SDM3/19-1.5 | 1231 | 422 | 809 | 11/4"-11/2" | Φ96 |
| 4SDM3/21-1.5 | 1330 | 462 | 868 | 11/4"-11/2" | Φ96 |
| 4SDM3/26-2.2 | 1554 | 502 | 1052 | 11/4"-11/2" | Φ96 |
| 4SDM3/30-2.2 | 1697 | 527 | 1170 | 11/4"-11/2" | Φ96 |
| 4SD3/26-2.2 | 1539 | 487 | 1052 | 11/4"-11/2" | Φ96 |
| 4SD3/30-2.2 | 1672 | 502 | 1170 | 11/4"-11/2" | Φ96 |
| 4SD3/35-3.0 | 1849 | 532 | 1317 | 11/4"-11/2" | Φ96 |
| 4SD3/39-3.0 | 2022 | 552 | 1470 | 11/4"-11/2" | Φ96 |
| 4SD3/45-4.0 | 2305 | 602 | 1703 | 11/4"-11/2" | Φ96 |
| 4SD3/50-4.0 | 2513 | 627 | 1886 | 11/4"-11/2" | Φ96 |
| 4SD3/55-5.5 | 2706 | 672 | 2034 | 11/4"-11/2" | Φ96 |
| 4SD3/65-5.5 | 2929 | 712 | 2217 | 11/4"-11/2" | Φ96 |
| 性能数据 50 赫兹 | ||||||||||||||||
| MODEL | P2 | 输送量 n=285O L/min | ||||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 93 |
| 立方米/小时 | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 5.6 | |||||
| 4SDM3/5-0.25 | 4SD3/5-0.25 | 0.25 | 0.35 | 高（米） | 35 | 34 | 33 | 31 | 30 | 28 | 23 | 15 | 12 | 7 | 1 | |
| 4SDM3/7-0.37 | 4SD3/7-0.37 | 0.37 | 0.5 | 50 | 47 | 46 | 44 | 42 | 39 | 32 | 21 | 18 | 9 | 2 | ||
| 4SDM3/9-0.55 | 4SD3/9-0.55 | 0.55 | 0.75 | 64 | 61 | 59 | 57 | 54 | 50 | 41 | 27 | 22 | 12 | 3 | ||
| 4SDM3/11-0.75 | 4SD3/11-0.75 | 0.75 | 1 | 78 | 74 | 73 | 70 | 66 | 61 | 51 | 33 | 28 | 14 | 4 | ||
| 4SDM3/12-0.75 | 4SD3/12-0.75 | 0.75 | 1 | 85 | 81 | 79 | 76 | 72 | 66 | 55 | 36 | 30 | 16 | 4 | ||
| 4SDM3/14-1.1 | 4SD3/14-1.1 | 1.1 | 1.5 | 100 | 95 | 93 | 88 | 84 | 76 | 65 | 42 | 34 | 19 | 5 | ||
| 4SDM3/17-1.1 | 4SD3/17-1.1 | 1.1 | 1.5 | 121 | 114 | 112 | 108 | 102 | 93 | 78 | 51 | 43 | 22 | 7 | ||
| 4SDM3/19-1.5 | 4SD3/19-1.5 | 1.5 | 2 | 135 | 128 | 125 | 120 | 114 | 104 | 87 | 57 | 48 | 25 | 7 | ||
| 4SDM3/21-1.5 | 4SD3/21-1.5 | 1.5 | 2 | 149 | 142 | 139 | 133 | 126 | 115 | 97 | 63 | 52 | 27 | 8 | ||
| 4SDM3/26-2.2 | 4SD3/26-2.2 | 2.2 | 3 | 185 | 175 | 171 | 165 | 156 | 143 | 119 | 78 | 65 | 34 | 9 | ||
| 4SDM3/30-2.2 | 4SD3/30-2.2 | 2.2 | 3 | 213 | 202 | 198 | 191 | 180 | 165 | 138 | 90 | 75 | 39 | 9 | ||
| 4SD3/35-3.0 | 3 | 4 | 249 | 236 | 231 | 222 | 210 | 192 | 161 | 105 | 87 | 45 | 10 | |||
| 4SD3/39-3.0 | 3 | 4 | 277 | 263 | 257 | 248 | 234 | 215 | 179 | 117 | 97 | 51 | 11 | |||
| 4SD3/45-4.0 | 4 | 5.5 | 320 | 303 | 297 | 285 | 270 | 247 | 207 | 135 | 112 | 59 | 12 | |||
| 4SD3/50-4.0 | 4 | 5.5 | 355 | 337 | 330 | 317 | 300 | 275 | 230 | 150 | 125 | 65 | 13 | |||
| 4SD3/55-5.5 | 5.5 | 7.5 | 390 | 371 | 363 | 349 | 330 | 302 | 253 | 165 | 138 | 71 | 14 | |||
| 4SD3/65-5.5 | 5.5 | 7.5 | 426 | 405 | 396 | 381 | 360 | 330 | 276 | 180 | 150 | 78 | 15 | |||
