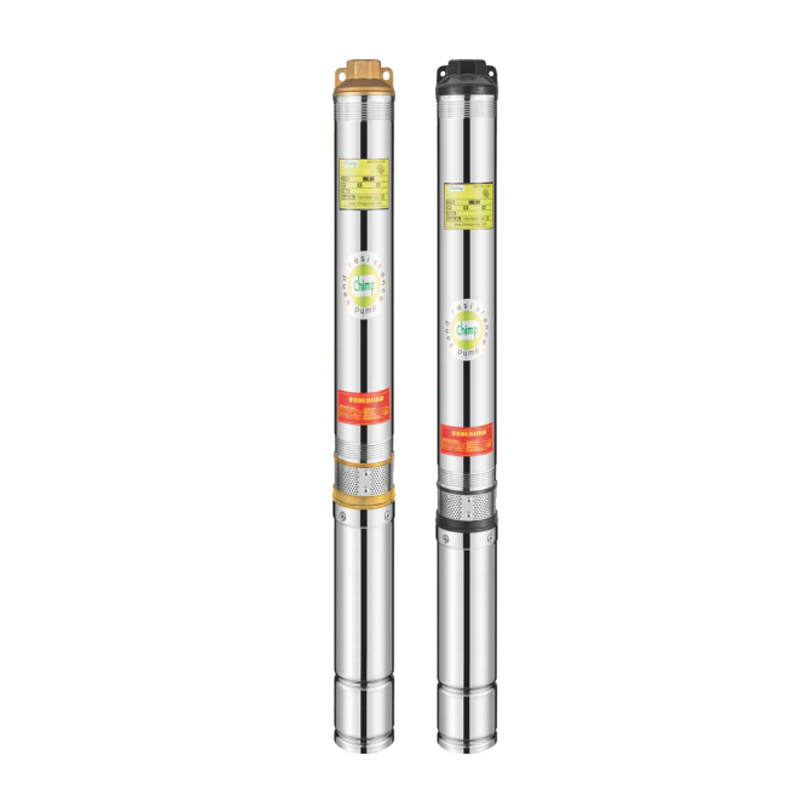

4''100QJ 4
100QJ
100：井径：100mm(4")
QJ：QJ系列潜水泵
D：单相电机（三相无M）
4：容量（立方米/小时）
04：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 100QJD404-037 | 597 | 292 | 305 | 11/4"-11/2" | Φ96 |
| 100QJD406-0.55 | 682 | 312 | 370 | 11/4"-11/2" | Φ96 |
| 100QJD408-0.75 | 767 | 332 | 435 | 11/4"-11/2" | Φ96 |
| 100QJD410-1.1 | 948 | 412 | 536 | 11/4"-11/2" | Φ96 |
| 100QJD414-1.5 | 1144 | 442 | 702 | 11/4"-11/2" | Φ96 |
| 100QJD420-2.2 | 1424 | 527 | 897 | 11/4"-11/2" | Φ96 |
| 100QJ420-2.2 | 1399 | 502 | 897 | 11/4"-11/2" | Φ96 |
| 100QJ424-3.0 | 1616 | 552 | 1064 | 11/4"-11/2" | Φ96 |
| 100QJ432-4.0 | 1987 | 627 | 1360 | 11/4"-11/2" | Φ96 |
| 100QJ440-5.5 | 2368 | 712 | 1656 | 11/4"-11/2" | Φ96 |

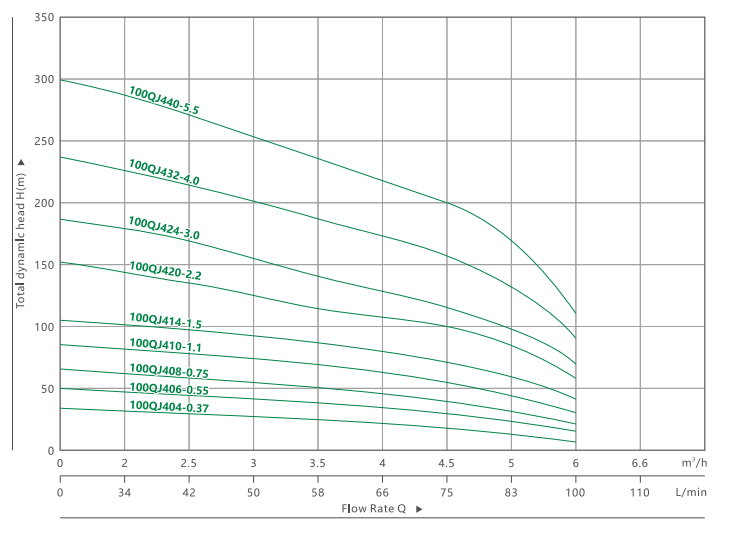

| 性能数据 50 赫兹 | |||||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | |||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 34 | 42 | 50 | 58 | 66 | 75 | 83 | 100 | 110 |
| 立方米/小时 | 0 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 6.5 | |||||
| 100QJD404-0.37 | 100QJ404-0.37 | 0.37 | 0.5 | 高（米） | 30 | 28 | 27 | 25 | 23 | 22 | 20 | 17 | 11 | 1 | |
| 100QJD406-0.55 | 100QJ406-0.55 | 0.55 | 0.75 | 45 | 43 | 40 | 38 | 35 | 34 | 30 | 25 | 16 | 1 | ||
| 100QJD408-0.75 | 100QJ408-0.75 | 0.75 | 1 | 62 | 58 | 53 | 51 | 48 | 45 | 40 | 34 | 21 | 2 | ||
| 100QJD410-1.1 | 100QJ410-1.1 | 1.1 | 1.5 | 75 | 71 | 68 | 63 | 58 | 58 | 50 | 43 | 27 | 2 | ||
| 100QJD414-1.5 | 100QJ414-1.5 | 1.5 | 2 | 105 | 99 | 94 | 89 | 81 | 78 | 70 | 50 | 38 | 3 | ||
| 100QJD420-2.2 | 100QJ420-2.2 | 2.2 | 3 | 150 | 139 | 134 | 125 | 115 | 112 | 100 | 95 | 60 | 4 | ||
| 100QJ424-3.0 | 3 | 4 | 180 | 170 | 161 | 152 | 138 | 134 | 120 | 103 | 64 | 5 | |||
| 100QJ432-4.0 | 4 | 5.5 | 235 | 230 | 217 | 202 | 184 | 179 | 160 | 137 | 86 | 6 | |||
| 100QJ440-5.5 | 5.5 | 7.5 | 300 | 288 | 272 | 253 | 230 | 224 | 200 | 171 | 107 | 8 | |||
