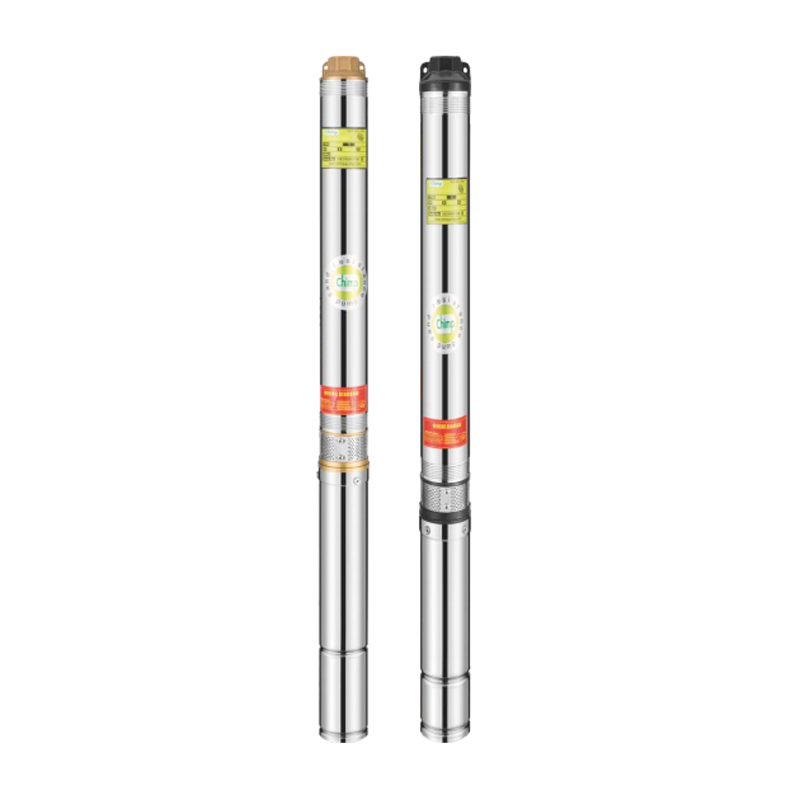

3''3SDM 2.5
3SD
3：井径：75mm(3")
SD：SD系列潜水泵
M：单相电机（三相无M）
2.5：容量（m3/h）
8：舞台
0.25：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：3”。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 3SDM2.5/8-0.25 | 848 | 385 | 463 | 1"-11/4" | Φ72 |
| 3SDM2.5/10-0.37 | 934 | 415 | 519 | 1"-11/4" | Φ72 |
| 3SDM2.5/15-0.55 | 1140 | 445 | 695 | 1"-11/4" | Φ72 |
| 3SDM2.5/20-0.75 | 1330 | 495 | 835 | 1"-11/4" | Φ72 |
| 3SDM2.5/28-1.1 | 1655 | 560 | 1095 | 1"-11/4" | Φ72 |

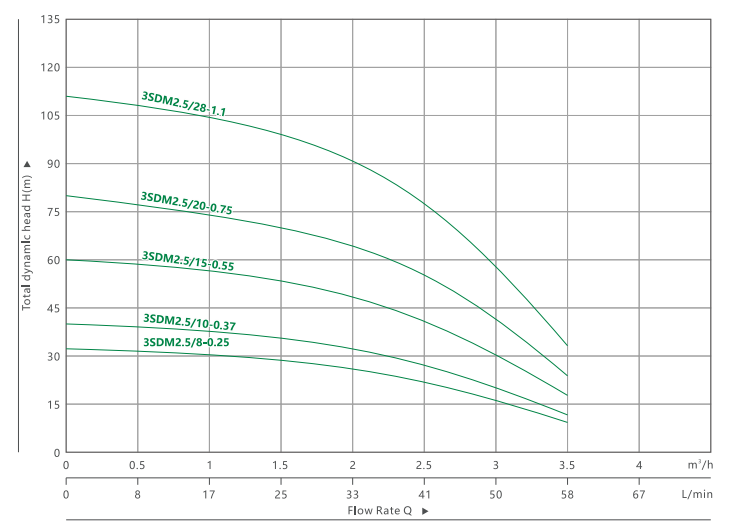

| 性能数据 50 赫兹 | ||||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | ||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 8 | 17 | 25 | 33 | 41 | 50 | 58 | 67 |
| 立方米/小时 | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |||||
| 3SDM2.5/8-0.25 | 3SD2.5/8-0.25 | 0.25 | 0.33 | 高（米） | 32 | 31 | 30 | 28 | 26 | 22 | 16 | 9 | 2 | |
| 3SDM2.5/10-0.37 | 3SD2.5/10-0.37 | 0.37 | 0.5 | 40 | 39 | 37 | 35 | 33 | 28 | 20 | 12 | 3 | ||
| 3SDM2.5/15-0.55 | 3SD2.5/15-0.55 | 0.55 | 0.75 | 60 | 59 | 56 | 53 | 50 | 42 | 30 | 18 | 3 | ||
| 3SDM2.5/20-0.75 | 3SD2.5/20-0.75 | 0.75 | 1 | 80 | 78 | 74 | 70 | 66 | 56 | 40 | 24 | 5 | ||
| 3SDM2.5/28-1.1 | 3SD2.5/28-1.1 | 1.1 | 1.5 | 112 | 109 | 104 | 98 | 92 | 78 | 56 | 33 | 7 | ||
