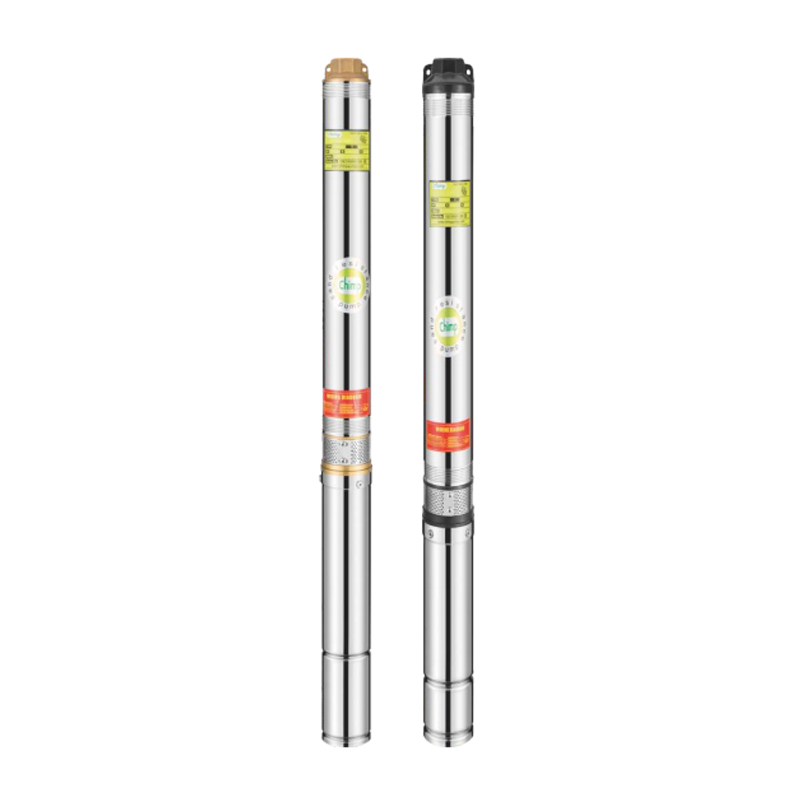

3''3SDM 3.5
3SD
3：井径：75mm(3")
SD：SD系列潜水泵
M：单相电机（三相无M）
3.5：容量（m3/h）
6：舞台
0.25：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：3”。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 3SDM3.5/6-0.25 | 831 | 385 | 446 | 1"-11/4" | Φ72 |
| 3SDM3.5/9-0.37 | 961 | 415 | 546 | 1"-11/4" | Φ72 |
| 3SDM3.5/12-0.55 | 1128 | 445 | 683 | 1"-11/4" | Φ72 |
| 3SDM3.5/16-0.75 | 1312 | 495 | 817 | 1"-11/4" | Φ72 |
| 3SDM3.5/22-1.1 | 1613 | 560 | 1053 | 1"-11/4" | Φ72 |

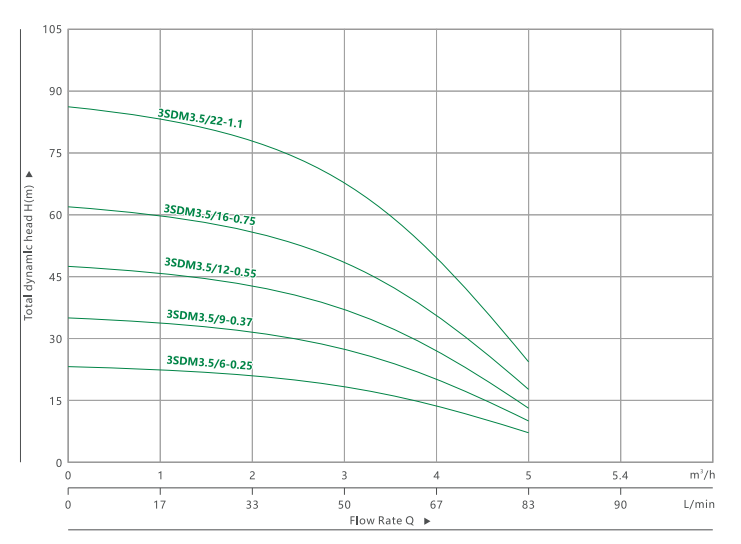

| 性能数据 50 赫兹 | ||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | ||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 17 | 33 | 50 | 67 | 83 | 90 |
| 立方米/小时 | 0 | 1 | 2 | 3 | 4 | 5 | 5.4 | |||||
| 3SDM3.5/6-0.25 | 3SD3.5/6-0.25 | 0.25 | 0.33 | 高（米） | 23 | 23 | 22 | 19 | 13 | 7 | 3 | |
| 3SDM3.5/9-0.37 | 3SD3.5/9-0.37 | 0.37 | 0.5 | 35 | 34 | 32 | 28 | 20 | 10 | 5 | ||
| 3SDM3.5/12-0.55 | 3SD3.5/12-0.55 | 0.55 | 0.75 | 47 | 45 | 43 | 37 | 27 | 13 | 7 | ||
| 3SDM3.5/16-0.75 | 3SD3.5/16-0.75 | 0.75 | 1 | 62 | 60 | 58 | 50 | 36 | 18 | 9 | ||
| 3SDM3.5/22-1.1 | 3SD3.5/22-1.1 | 1.1 | 1.5 | 86 | 83 | 79 | 68 | 49 | 24 | 12 | ||
