4''100QJ 12
100QJ
100：井径：100mm(4")
QJ：QJ系列潜水泵
D：单相电机（三相无M）
12：容量（立方米/小时）
06：舞台
1.1：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 100QJD1206-1.1 | 1043 | 412 | 631 | 2" | Φ96 |
| 100QJD1208-1.5 | 1211 | 442 | 769 | 2" | Φ96 |
| 100QJD1210-2.2 | 1434 | 527 | 907 | 2" | Φ96 |
| 100QJ1210-2.2 | 1409 | 502 | 907 | 2" | Φ96 |
| 100QJ1213-3.0 | 1666 | 552 | 1114 | 2" | Φ96 |
| 100QJ1217-4.0 | 2016 | 627 | 1389 | 2" | Φ96 |
| 100QJ1222-5.5 | 2447 | 712 | 1735 | 2" | Φ96 |
| 100QJ1228-7.5 | 2950 | 802 | 2148 | 2" | Φ96 |

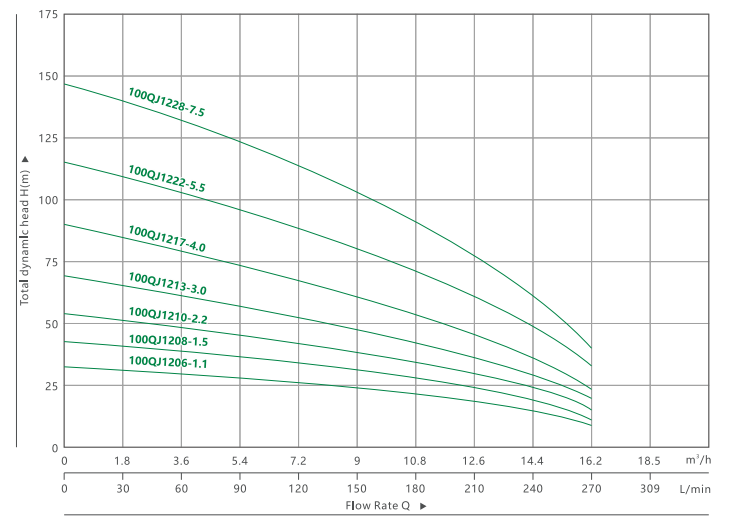

| 性能数据 50 赫兹 | ||||||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | ||||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 309 |
| 立方米/小时 | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | 16.2 | 18.5 | |||||
| 100QJD1206-1.1 | 100QJ1206-1.1 | 1.1 | 1.5 | 高（米） | 32 | 30 | 29 | 26 | 24 | 22 | 20 | 17 | 13 | 9 | 1 | |
| 100QJD1208-1.5 | 100QJ1208-1.5 | 1.5 | 2.0 | 42 | 41 | 38 | 35 | 32 | 29 | 27 | 23 | 17 | 12 | 1 | ||
| 100QJD1210-2.2 | 100QJ1210-2.2 | 2.2 | 3.0 | 53 | 51 | 48 | 43 | 40 | 36 | 33 | 28 | 21 | 15 | 2 | ||
| 100QJ1213-3.0 | 3.0 | 4.0 | 69 | 67 | 63 | 58 | 52 | 48 | 43 | 37 | 28 | 20 | 2 | |||
| 100QJ1217-4.0 | 4.0 | 5.5 | 90 | 85 | 80 | 73 | 68 | 62 | 56 | 48 | 37 | 24 | 3 | |||
| 100QJ1222-5.5 | 5.5 | 7.5 | 117 | 113 | 106 | 97 | 88 | 81 | 73 | 61 | 47 | 33 | 4 | |||
| 100QJ1228-7.5 | 7.5 | 10 | 148 | 142 | 134 | 123 | 114 | 103 | 93 | 79 | 60 | 40 | 5 | |||
