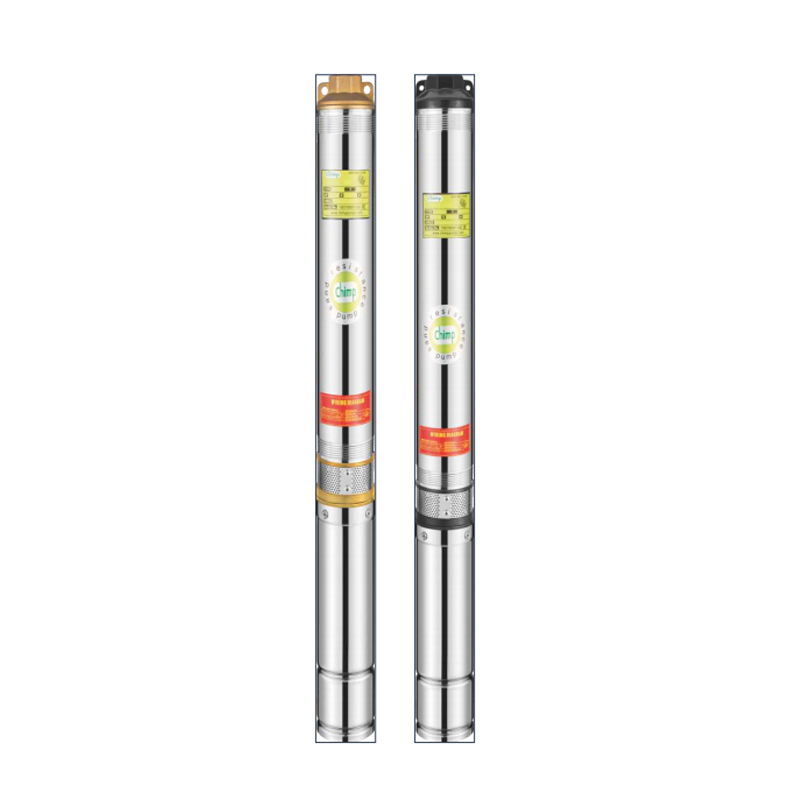

4''100QJ 16
100QJ
100：井径：100mm(4")
QJ：QJ系列潜水泵
D：单相电机（三相无M）
16：容量（m3/h）
05：舞台
1.1：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 100QJD1605-1.1 | 974 | 412 | 562 | 2" | Φ96 |
| 100QJD1607-1.5 | 1142 | 442 | 700 | 2" | Φ96 |
| 100QJD1609-2.2 | 1365 | 527 | 838 | 2" | Φ96 |
| 100QJ1609-2.2 | 1340 | 502 | 838 | 2" | Φ96 |
| 100QJ1612-3.0 | 1597 | 552 | 1045 | 2" | Φ96 |
| 100QJ1616-4.0 | 1947 | 627 | 1320 | 2" | Φ96 |
| 100QJ1621-5.5 | 2378 | 712 | 1666 | 2" | Φ96 |
| 100QJ1626-7.5 | 2812 | 802 | 2010 | 2" | Φ96 |

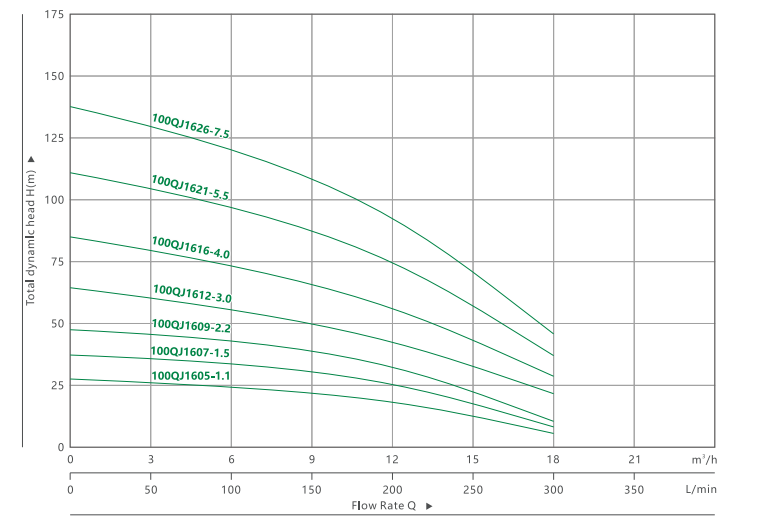

| 性能数据 50 赫兹 | |||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | |||||||||||
| 1~ 220v/240v | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 |
| 立方米/小时 | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |||||
| 100QJD1605-1.1 | 100QJ 1605-1.1 | 1.1 | 1.5 | 高（米） | 27 | 26 | 24 | 21 | 18 | 14 | 9 | 1 | |
| 100QJD1607-1.5 | 100QJ 1607-1.5 | 1.5 | 2 | 37 | 36 | 33 | 30 | 25 | 19 | 12 | 2 | ||
| 100QJD1609-2.2 | 100QJ 1609-2.2 | 2.2 | 3 | 48 | 47 | 43 | 38 | 32 | 25 | 16 | 2 | ||
| 100QJ1612-3.0 | 3 | 4 | 64 | 61 | 56 | 50 | 43 | 33 | 22 | 2 | |||
| 100QJ1616-4.0 | 4 | 5.5 | 85 | 81 | 75 | 67 | 58 | 45 | 29 | 3 | |||
| 100QJ1621-5.5 | 5.5 | 7.5 | 111 | 106 | 98 | 88 | 76 | 59 | 38 | 4 | |||
| 100QJ 1626-7.5 | 7.5 | 10 | 138 | 132 | 122 | 108 | 93 | 73 | 46 | 5 | |||
