4''100QJ 6
100QJ
100：井径：100mm(4")
QJ：QJ系列潜水泵
D：单相电机（三相无M）
6：容量（m3/h）
07：舞台
0.55：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 100QJD607-0.55 | 721 | 312 | 409 | 11/2"-2" | Φ96 |
| 100QJD609-0.75 | 808 | 332 | 476 | 11/2"-2" | Φ96 |
| 100QJD612-1.1 | 1025 | 412 | 613 | 11/2"-2" | Φ96 |
| 100QJD616-1.5 | 1225 | 442 | 783 | 11/2"-2" | Φ96 |
| 100QJD621-2.2 | 1514 | 527 | 987 | 11/2"-2" | Φ96 |
| 100QJ621-2.2 | 1489 | 502 | 987 | 11/2"-2" | Φ96 |
| 100QJ627-3.0 | 1776 | 552 | 1224 | 11/2"-2" | Φ96 |
| 100QJ636-4.0 | 2188 | 627 | 1561 | 11/2"-2" | Φ96 |
| 100QJ645-5.5 | 2611 | 712 | 1899 | 11/2"-2" | Φ96 |

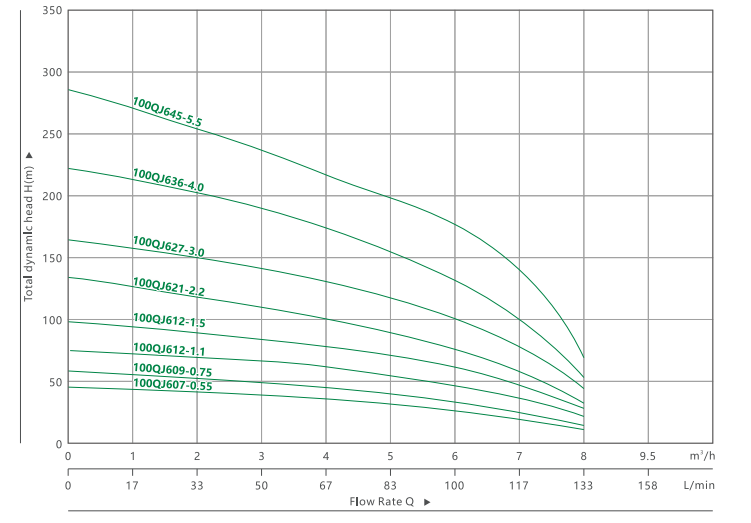

| 性能数据 50 赫兹 | |||||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | |||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 | 133 | 158 |
| 立方米/小时 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9.5 | |||||
| 100QJD607-0.55 | 100QJ607-0.55 | 0.55 | 0.75 | 高（米） | 43 | 41 | 39 | 36 | 34 | 30 | 27 | 20 | 11 | 1 | |
| 100QJD609-0.75 | 100QJ609-0.75 | 0.75 | 1 | 55 | 53 | 50 | 46 | 44 | 39 | 34 | 25 | 14 | 1 | ||
| 100QJD612-1.1 | 100QJ612-1.1 | 1.1 | 1.5 | 75 | 70 | 67 | 61 | 58 | 52 | 46 | 34 | 18 | 2 | ||
| 100QJD616-1.5 | 100QJ616-1.5 | 1.5 | 2 | 99 | 94 | 89 | 82 | 77 | 69 | 61 | 45 | 24 | 3 | ||
| 100QJD621-2.2 | 100QJ621-2.2 | 2.2 | 3 | 130 | 123 | 117 | 107 | 102 | 90 | 80 | 59 | 32 | 4 | ||
| 100QJ627-3.0 | 3 | 4 | 167 | 158 | 150 | 138 | 130 | 116 | 103 | 76 | 41 | 5 | |||
| 100QJ636-4.0 | 4 | 5.5 | 223 | 211 | 201 | 184 | 174 | 155 | 137 | 101 | 54 | 6 | |||
| 100QJ645-5.5 | 5.5 | 7.5 | 279 | 263 | 251 | 230 | 217 | 194 | 171 | 126 | 68 | 7 | |||
