4''SDM 2
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
2：容量（立方米/小时）
06：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4”。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
、
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM2/6-0.25 | 617 | 282 | 335 | 11/4"-11/2" | Φ96 |
| 4SDM2/8-0.37 | 680 | 292 | 388 | 11/4"-11/2" | Φ96 |
| 4SDM2/11-0.55 | 780 | 312 | 468 | 11/4"-11/2" | Φ96 |
| 4SDM2/14-0.75 | 910 | 327 | 583 | 11/4"-11/2" | Φ96 |
| 4SDM2/16-0.75 | 1013 | 342 | 671 | 11/4"-11/2" | Φ96 |
| 4SDM2/19-1.1 | 1132 | 382 | 750 | 11/4"-11/2" | Φ96 |
| 4SDM2/22-1.1 | 1242 | 412 | 830 | 11/4"-11/2" | Φ96 |
| 4SDM2/25-1.5 | 1331 | 422 | 909 | 11/4"-11/2" | Φ96 |
| 4SDM2/28-1.5 | 1450 | 462 | 988 | 11/4"-11/2" | Φ96 |
| 4SDM2/33-2.2 | 1658 | 502 | 1156 | 11/4"-11/2" | Φ96 |
| 4SDM2/38-2.2 | 1815 | 527 | 1288 | 11/4"-11/2" | Φ96 |
| 4SD2/33-2.2 | 1643 | 487 | 1156 | 11/4"-11/2" | Φ96 |
| 4SD2/38-2.2 | 1790 | 502 | 1288 | 11/4"-11/2" | Φ96 |
| 4SD2/44-3.0 | 2070 | 532 | 1538 | 11/4"-11/2" | Φ96 |
| 4SD2/50-3.0 | 2284 | 552 | 1732 | 11/4"-11/2" | Φ96 |
| 4SD2/56-4.0 | 2528 | 602 | 1926 | 11/4"-11/2" | Φ96 |
| 4SD2/62-4.0 | 2710 | 627 | 2084 | 11/4"-11/2" | Φ96 |

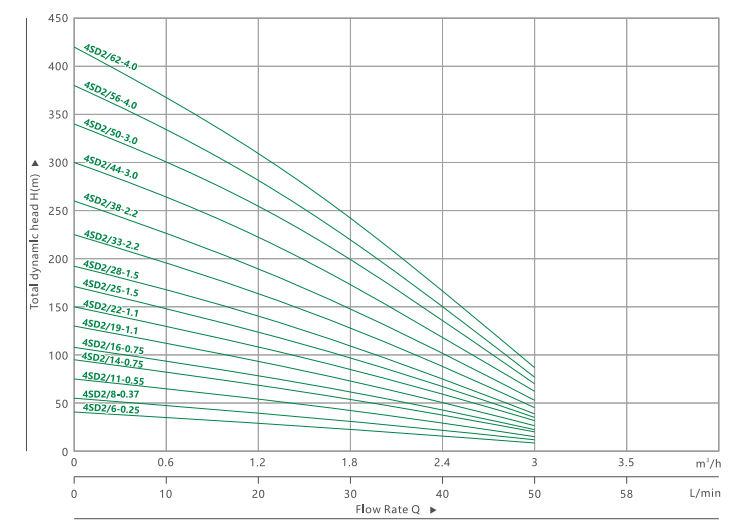

| 性能数据 50 赫兹 | ||||||||||||
| MODEL | P2 | 输送量 n=285O L/min | ||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 10 | 20 | 30 | 40 | 50 | 58 |
| 立方米/小时 | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.5 | |||||
| 4SDM2/6-0.25 | 4SD2/6-0.25 | 0.25 | 0.35 | 高（米） | 41 | 37 | 31 | 23 | 16 | 8 | 1 | |
| 4SDM2/8-0.37 | 4SD2/8-0.37 | 0.37 | 0.5 | 55 | 49 | 41 | 31 | 21 | 11 | 1 | ||
| 4SDM2/11-0.55 | 4SD2/11-0.55 | 0.55 | 0.75 | 75 | 67 | 57 | 42 | 29 | 15 | 1 | ||
| 4SDM2/14-0.75 | 4SD2/14-0.75 | 0.75 | 1 | 96 | 85 | 72 | 54 | 36 | 20 | 1 | ||
| 4SDM2/16-0.75 | 4SD2/16-0.75 | 0.75 | 1 | 109 | 98 | 82 | 62 | 41 | 22 | 2 | ||
| 4SDM2/19-1.1 | 4SD2/19-1.1 | 1.1 | 1.5 | 130 | 116 | 98 | 73 | 49 | 27 | 2 | ||
| 4SDM2/22-1.1 | 4SD2/22-1.1 | 1.1 | 1.5 | 150 | 134 | 113 | 85 | 57 | 31 | 2 | ||
| 4SDM2/25-1.5 | 4SD2/25-1.5 | 1.5 | 2 | 171 | 152 | 129 | 96 | 65 | 35 | 3 | ||
| 4SDM2/28-1.5 | 4SD2/28-1.5 | 1.5 | 2 | 192 | 171 | 144 | 108 | 73 | 39 | 3 | ||
| 4SDM2/33-2.2 | 4SD2/33-2.2 | 2.2 | 3 | 226 | 201 | 170 | 127 | 86 | 46 | 3 | ||
| 4SDM2/38-2.2 | 4SD2/38-2.2 | 2.2 | 3 | 260 | 232 | 196 | 146 | 99 | 53 | 4 | ||
| 4SD2/44-3.0 | 3 | 4 | 300 | 268 | 227 | 169 | 114 | 61 | 4 | |||
| 4SD2/50-3.0 | 3 | 4 | 340 | 305 | 257 | 193 | 130 | 70 | 5 | |||
| 4SD2/56-4.0 | 4 | 5.5 | 380 | 342 | 288 | 215 | 145 | 78 | 6 | |||
| 4SD2/62-4.0 | 4 | 5.5 | 420 | 378 | 319 | 238 | 161 | 87 | 6 | |||
