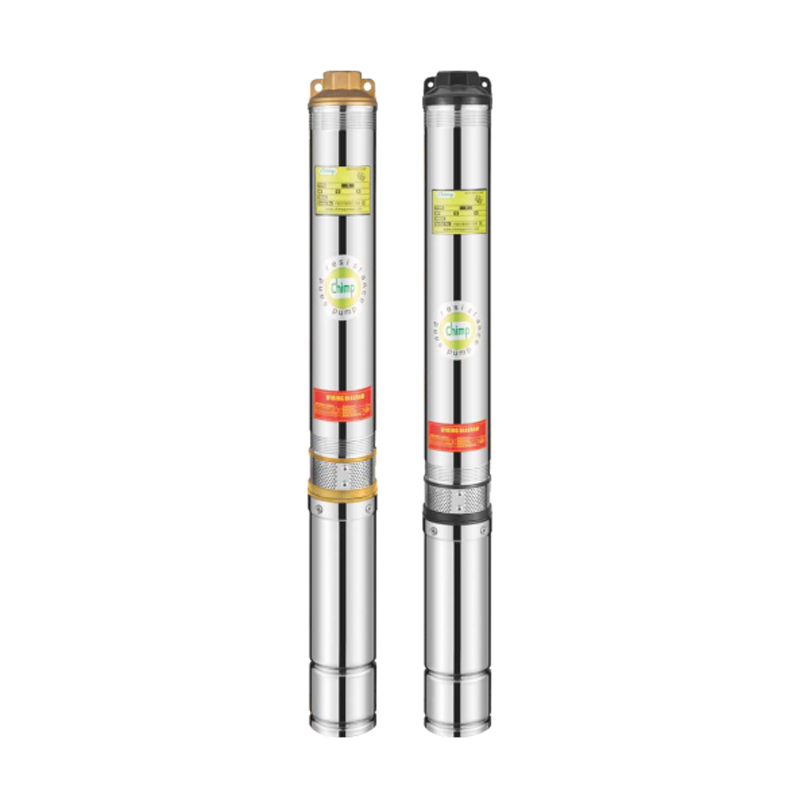

4''SDM 8
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
8：容量（立方米/小时）
05：舞台
0.55：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM8/5-0.55 | 679 | 312 | 367 | 11/2"-2" | Φ96 |
| 4SDM8/6-0.75 | 732 | 327 | 405 | 11/2"-2" | Φ96 |
| 4SDM8/7-0.75 | 786 | 342 | 444 | 11/2"-2" | Φ96 |
| 4SDM8/8-1.1 | 899 | 382 | 517 | 11/2"-2" | Φ96 |
| 4SDM8/9-1.1 | 968 | 412 | 556 | 11/2"-2" | Φ96 |
| 4SDM8/10-1.5 | 1016 | 422 | 594 | 11/2"-2" | Φ96 |
| 4SDM8/12-1.5 | 1168 | 462 | 706 | 11/2"-2" | Φ96 |
| 4SDM8/15-2.2 | 1322 | 502 | 820 | 11/2"-2" | Φ96 |
| 4SDM8/17-2.2 | 1423 | 527 | 896 | 11/2"-2" | Φ96 |
| 4SD8/15-2.2 | 1307 | 487 | 820 | 11/2"-2" | Φ96 |
| 4SD8/17-2.2 | 1398 | 502 | 896 | 11/2"-2" | Φ96 |
| 4SD8/19-3.0 | 1504 | 532 | 972 | 11/2"-2" | Φ96 |
| 4SD8/22-3.0 | 1639 | 552 | 1087 | 11/2"-2" | Φ96 |
| 4SD8/26-4.0 | 1877 | 602 | 1275 | 11/2"-2" | Φ96 |
| 4SD8/28-4.0 | 1977 | 627 | 1350 | 11/2"-2" | Φ96 |
| 4SD8/31-5.5 | 2137 | 672 | 1465 | 11/2"-2" | Φ96 |
| 4SD8/35-5.5 | 2365 | 712 | 1653 | 11/2"-2" | Φ96 |
| 4SD8/40-7.5 | 2645 | 802 | 1843 | 11/2"-2" | Φ96 |
| 4SD8/42-7.5 | 2850 | 802 | 2048 | 11/2"-2" | Φ96 |
| 性能数据 50 赫兹 | ||||||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | ||||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 |
| 立方米/小时 | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | |||||
| 4SDM8/5-0.55 | 4SD8/5-0.55 | 0.55 | 0.75 | 高（米） | 31 | 30 | 28 | 26 | 25 | 23 | 21 | 18 | 14 | 9 | 3 | |
| 4SDM8/6-0.75 | 4SD8/6-0.75 | 0.75 | 1 | 37 | 36 | 33 | 31 | 29 | 28 | 25 | 22 | 17 | 11 | 4 | ||
| 4SDM8/7-0.75 | 4SD8/7-0.75 | 0.75 | 1 | 43 | 42 | 39 | 36 | 34 | 32 | 29 | 25 | 20 | 13 | 4 | ||
| 4SDM8/8-1.1 | 4SD8/8-1.1 | 1.1 | 1.5 | 50 | 48 | 44 | 42 | 39 | 37 | 34 | 29 | 22 | 14 | 5 | ||
| 4SDM8/9-1.1 | 4SD8/9-1.1 | 1.1 | 1.5 | 56 | 54 | 50 | 47 | 44 | 41 | 38 | 32 | 25 | 16 | 5 | ||
| 4SDM8/10-1.5 | 4SD8/10-1.5 | 1.5 | 2 | 62 | 61 | 55 | 52 | 49 | 46 | 42 | 36 | 28 | 18 | 6 | ||
| 4SDM8/12-1.5 | 4SD8/12-1.5 | 1.5 | 2 | 74 | 73 | 66 | 62 | 59 | 55 | 50 | 43 | 34 | 22 | 7 | ||
| 4SDM8/15-2.2 | 4SD8/15-2.2 | 2.2 | 3 | 93 | 91 | 83 | 78 | 74 | 69 | 63 | 54 | 42 | 27 | 9 | ||
| 4SDM8/17-2.2 | 4SD8/17-2.2 | 2.2 | 3 | 105 | 103 | 94 | 88 | 83 | 78 | 71 | 61 | 48 | 31 | 10 | ||
| 4SD8/19-3.0 | 3 | 4 | 118 | 115 | 105 | 99 | 93 | 87 | 80 | 68 | 53 | 34 | 11 | |||
| 4SD8/22-3.0 | 3 | 4 | 136 | 133 | 121 | 114 | 108 | 101 | 92 | 79 | 62 | 40 | 13 | |||
| 4SD8/26-4.0 | 4 | 5.5 | 161 | 157 | 143 | 135 | 127 | 120 | 109 | 94 | 73 | 47 | 16 | |||
| 4SD8/28-4.0 | 4 | 5.5 | 174 | 169 | 154 | 146 | 137 | 129 | 118 | 101 | 78 | 50 | 17 | |||
| 4SD8/31-5.5 | 5.5 | 7.5 | 192 | 188 | 171 | 161 | 152 | 142 | 130 | 112 | 87 | 56 | 18 | |||
| 4SD8/35-5.5 | 5.5 | 7.5 | 217 | 212 | 193 | 182 | 175 | 161 | 147 | 126 | 98 | 63 | 21 | |||
| 4SD8/40-7.5 | 7.5 | 10 | 248 | 242 | 220 | 208 | 196 | 184 | 168 | 144 | 112 | 72 | 24 | |||
| 4SD8/42-7.5 | 7.5 | 10 | 273 | 266 | 242 | 229 | 216 | 202 | 185 | 158 | 123 | 79 | 26 | |||
