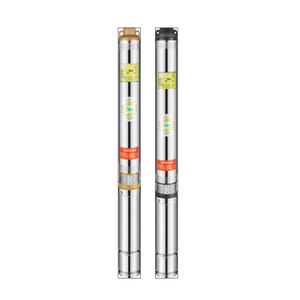

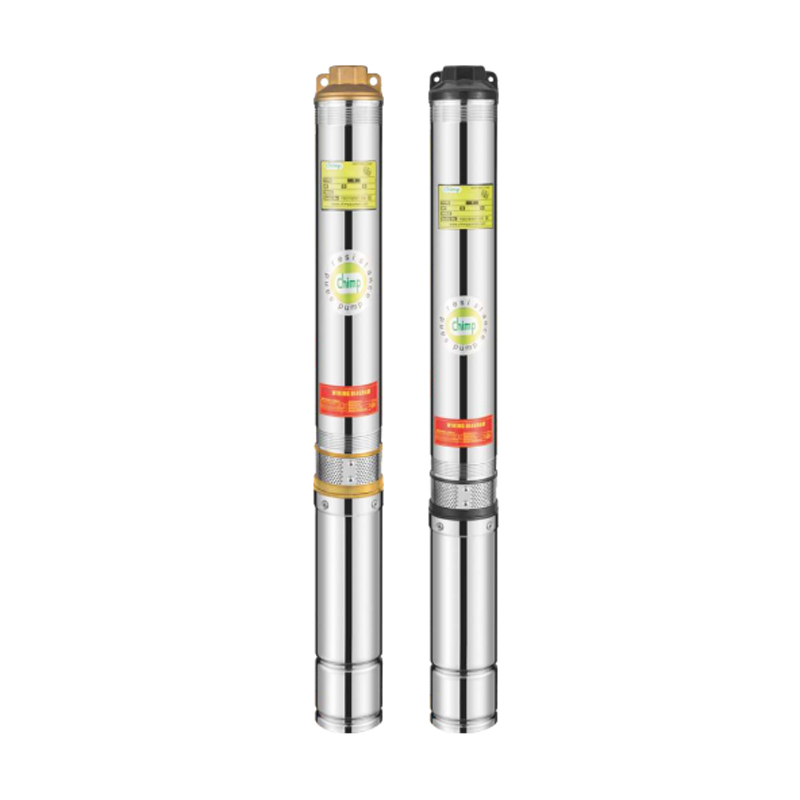

4''SDM 6
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
6：容量（m3/h）
05：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
电机和泵
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM6/5-0.37 | 637 | 292 | 345 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/7-0.55 | 724 | 312 | 412 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/8-0.75 | 772 | 327 | 445 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/9-0.75 | 856 | 342 | 514 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/10-1.1 | 930 | 382 | 548 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/12-1.1 | 1027 | 412 | 615 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/13-1.5 | 1106 | 422 | 684 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/15-1.5 | 1213 | 462 | 751 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/18-2.2 | 1353 | 502 | 851 | 11/4"-11/2"-2" | Φ96 |
| 4SDM6/21-2.2 | 1479 | 527 | 952 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/18-2.2 | 1338 | 487 | 851 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/21-2.2 | 1454 | 502 | 952 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/24-3.0 | 1620 | 532 | 1088 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/27-3.0 | 1740 | 552 | 1188 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/31-4.0 | 1924 | 602 | 1322 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/35-4.0 | 2118 | 627 | 1491 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/39-5.5 | 2297 | 672 | 1625 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/43-5.5 | 2471 | 712 | 1759 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/47-7.5 | 2823 | 802 | 2021 | 11/4"-11/2"-2" | Φ96 |
| 4SD6/51-7.5 | 2957 | 802 | 2155 | 11/4"-11/2"-2" | Φ96 |
| 性能数据 50 赫兹 | ||||||||||||||
| MODEL | P2 | 输送量 n=285O l/min | ||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 |
| 立方米/小时 | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 8.5 | |||||
| 4SDM6/5-0.37 | 4SD6/5-0.37 | 0.37 | 0.5 | 高（米） | 31 | 29 | 27 | 24 | 22 | 18 | 10 | 4 | 1 | |
| 4SDM6/7-0.55 | 4SD6/7-0.55 | 0.55 | 0.75 | 43 | 41 | 38 | 34 | 30 | 25 | 14 | 6 | 1 | ||
| 4SDM6/8-0.75 | 4SD6/8-0.75 | 0.75 | 1 | 50 | 46 | 43 | 39 | 34 | 28 | 16 | 6 | 1 | ||
| 4SDM6/9-0.75 | 4SD6/9-0.75 | 0.75 | 1 | 56 | 52 | 49 | 43 | 39 | 32 | 18 | 7 | 2 | ||
| 4SDM6/10-1.1 | 4SD6/10-1.1 | 1.1 | 1.5 | 62 | 58 | 54 | 48 | 43 | 35 | 20 | 8 | 2 | ||
| 4SDM6/12-1.1 | 4SD6/12-1.1 | 1.1 | 1.5 | 74 | 70 | 65 | 58 | 52 | 42 | 24 | 10 | 2 | ||
| 4SDM6/13-1.5 | 4SD6/13-1.5 | 1.5 | 2 | 81 | 75 | 70 | 62 | 56 | 46 | 26 | 10 | 3 | ||
| 4SDM6/15-1.5 | 4SD6/15-1.5 | 1.5 | 2 | 93 | 87 | 81 | 72 | 64 | 53 | 30 | 12 | 3 | ||
| 4SDM6/18-2.2 | 4SD6/18-2.2 | 2.2 | 3 | 112 | 104 | 97 | 86 | 77 | 63 | 36 | 14 | 3 | ||
| 4SDM6/21-2.2 | 4SD6/21-2.2 | 2.2 | 3 | 130 | 122 | 113 | 101 | 90 | 74 | 42 | 17 | 4 | ||
| 4SD6/24-3.0 | 3 | 4 | 149 | 139 | 130 | 115 | 103 | 84 | 48 | 19 | 4 | |||
| 4SD6/27-3.0 | 3 | 4 | 167 | 157 | 146 | 130 | 116 | 95 | 54 | 22 | 4 | |||
| 4SD6/31-4.0 | 4 | 5.5 | 192 | 180 | 167 | 149 | 133 | 109 | 62 | 25 | 5 | |||
| 4SD6/35-4.0 | 4 | 5.5 | 217 | 203 | 189 | 168 | 150 | 123 | 70 | 28 | 5 | |||
| 4SD6/39-5.5 | 5.5 | 7.5 | 242 | 226 | 211 | 187 | 168 | 137 | 78 | 31 | 6 | |||
| 4SD6/43-5.5 | 5.5 | 7.5 | 267 | 249 | 232 | 206 | 185 | 151 | 86 | 34 | 7 | |||
| 4SD6/47-7.5 | 7.5 | 10 | 291 | 273 | 254 | 226 | 202 | 165 | 94 | 38 | 8 | |||
| 4SD6/51-7.5 | 7.5 | 10 | 316 | 296 | 275 | 245 | 219 | 179 | 102 | 41 | 9 | |||
