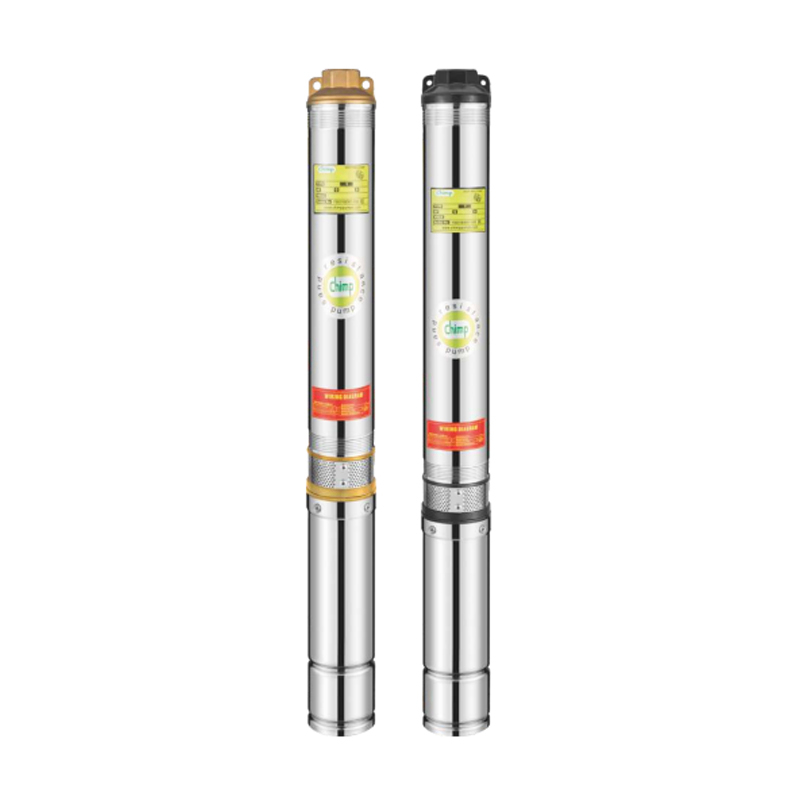

4''SDM 4
4SD
4：井径：100mm(4")
SD：SD系列潜水泵
M：单相电机（三相无M）
4：容量（立方米/小时）
06：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：4"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 4SDM4/6-0.37 | 643 | 292 | 351 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/7-0.55 | 692 | 312 | 380 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/8-0.75 | 736 | 327 | 409 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/10-0.75 | 809 | 342 | 467 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/12-1.1 | 943 | 382 | 561 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/14-1.1 | 1067 | 412 | 655 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/16-1.5 | 1135 | 422 | 713 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/18-1.5 | 1232 | 462 | 770 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/21-2.2 | 1359 | 502 | 857 | 11/4"-11/2"-2" | Φ96 |
| 4SDM4/24-2.2 | 1471 | 527 | 944 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/21 -2.2 | 1344 | 487 | 857 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/24-2.2 | 1446 | 502 | 944 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/28-3.0 | 1629 | 532 | 1097 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/32-3.0 | 1765 | 552 | 1213 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/36-4.0 | 1930 | 602 | 1328 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/40-4.0 | 2107 | 627 | 1480 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/45-5.5 | 2352 | 672 | 1681 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/50-5.5 | 2573 | 712 | 1861 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/55-7.5 | 2808 | 802 | 2006 | 11/4"-11/2"-2" | Φ96 |
| 4SD4/60-7.5 | 2990 | 802 | 2187 | 11/4"-11/2"-2" | Φ96 |
| 性能数据 50 赫兹 | ||||||||||||||||
| MODEL | P2 | 输送量 n=285O L/min | ||||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 107 |
| 立方米/小时 | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6.4 | |||||
| 4SDM4/6-0.37 | 4SD4/6-0.37 | 0.4 | 0.5 | 高（米） | 42 | 40 | 37 | 36 | 34 | 31 | 27 | 22 | 17 | 13 | 1 | |
| 4SDM4/7-0.55 | 4SD4/7-0.55 | 0.6 | 0.8 | 50 | 46 | 44 | 42 | 39 | 36 | 32 | 26 | 20 | 15 | 1 | ||
| 4SDM4/8-0.75 | 4SD4/8-0.75 | 0.8 | 1.0 | 57 | 53 | 50 | 48 | 45 | 42 | 36 | 30 | 22 | 18 | 1 | ||
| 4SDM4/10-0.75 | 4SD4/10-0.75 | 0.8 | 1.0 | 71 | 66 | 62 | 60 | 56 | 52 | 45 | 37 | 28 | 22 | 2 | ||
| 4SDM4/12-1.1 | 4SD4/12-1.1 | 1.1 | 1.5 | 85 | 79 | 74 | 72 | 67 | 62 | 54 | 44 | 34 | 26 | 2 | ||
| 4SDM4/14-1.1 | 4SD4/14-1.1 | 1.1 | 1.5 | 99 | 92 | 87 | 84 | 78 | 73 | 63 | 52 | 39 | 31 | 2 | ||
| 4SDM4/16-1.5 | 4SD4/16-1.5 | 1.5 | 2.0 | 114 | 106 | 99 | 96 | 90 | 83 | 72 | 59 | 45 | 35 | 3 | ||
| 4SDM4/18-1.5 | 4SD4/18-1.5 | 1.5 | 2.0 | 128 | 119 | 112 | 108 | 101 | 94 | 81 | 67 | 50 | 40 | 3 | ||
| 4SDM4/21-2.2 | 4SD4/21 -2.2 | 2.2 | 3.0 | 149 | 139 | 130 | 126 | 118 | 109 | 95 | 78 | 59 | 46 | 4 | ||
| 4SDM4/24-2.2 | 4SD4/24-2.2 | 2.2 | 3.0 | 170 | 158 | 149 | 144 | 134 | 125 | 108 | 89 | 67 | 53 | 4 | ||
| 4SD4/28-3.0 | 3.0 | 4.0 | 199 | 185 | 174 | 168 | 157 | 146 | 126 | 104 | 78 | 62 | 5 | |||
| 4SD4/32-3.0 | 3.0 | 4.0 | 227 | 211 | 198 | 192 | 179 | 166 | 144 | 118 | 90 | 70 | 5 | |||
| 4SD4/36-4.0 | 4.0 | 5.5 | 256 | 237 | 223 | 216 | 202 | 187 | 162 | 133 | 101 | 79 | 5 | |||
| 4SD4/40-4.0 | 4.0 | 5.5 | 284 | 264 | 248 | 240 | 224 | 208 | 180 | 148 | 112 | 88 | 6 | |||
| 4SD4/45-5.5 | 5.5 | 7.5 | 320 | 297 | 279 | 270 | 252 | 234 | 203 | 167 | 126 | 99 | 6 | |||
| 4SD4/50-5.5 | 5.5 | 7.5 | 355 | 330 | 310 | 300 | 280 | 260 | 225 | 185 | 140 | 110 | 7 | |||
| 4SD4/55-7.5 | 7.5 | 10 | 391 | 363 | 341 | 330 | 308 | 286 | 248 | 204 | 154 | 121 | 7 | |||
| 4SD4/60-7.5 | 7.5 | 10 | 426 | 396 | 372 | 360 | 336 | 312 | 270 | 222 | 168 | 132 | 8 | |||
