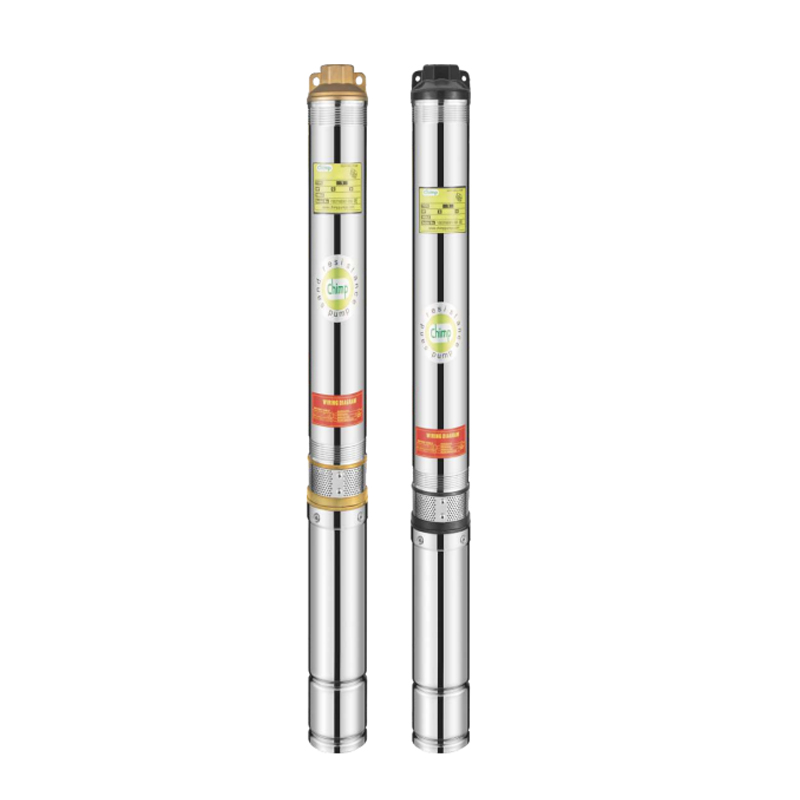

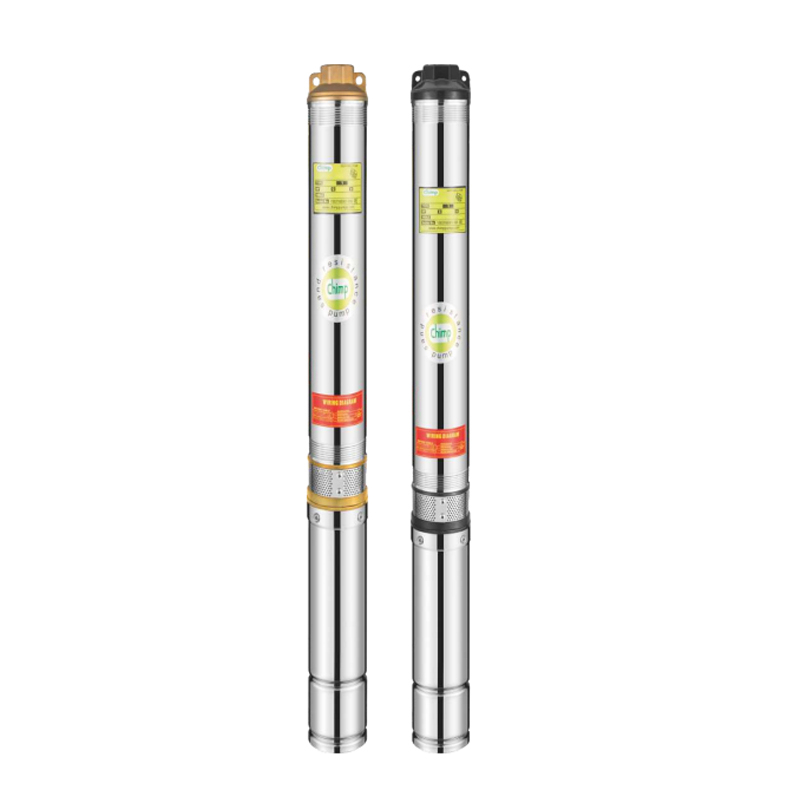

3.5''90QJ1 2
90QJ
90：井径：90mm(3.5")
QJ：QJ系列潜水泵
D：单相电机（三相无D）
1：容量（m3/h）
09：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：3.5"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz

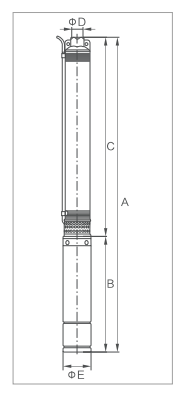

| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 90QJD109-0.37 | 749 | 332 | 417 | 11/4" | Φ85 |
| 90QJD112-0.55 | 864 | 342 | 522 | 11/4" | Φ85 |
| 90QJD114-0.55 | 911 | 342 | 569 | 11/4" | Φ85 |
| 90QJD118-0.75 | 1020 | 357 | 663 | 11/4" | Φ85 |
| 90QJD122-1.1 | 1184 | 392 | 792 | 11/4" | Φ85 |
| 90QJD126-1.5 | 1328 | 442 | 886 | 11/4" | Φ85 |
| 90QJD207-0.37 | 704 | 332 | 372 | 11/4" | Φ85 |
| 90QJD209-0.55 | 771 | 342 | 429 | 11/4" | Φ85 |
| 90QJD212-0.75 | 899 | 357 | 542 | 11/4" | Φ85 |
| 90QJD217-1.1 | 1105 | 392 | 713 | 11/4" | Φ85 |
| 90QJD222-1.5 | 1296 | 442 | 854 | 11/4" | Φ85 |

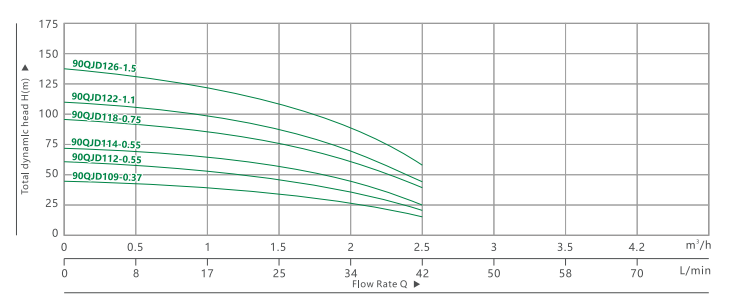

| 性能数据 50 赫兹 | ||||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | ||||||||||||
| 1~ 220V/240V | 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 8 | 17 | 25 | 34 | 42 | 50 | 58 | 70 |
| 立方米/小时 | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4.2 | |||||
| 90QJD109-0.37 | 90QJ 109-0.37 | 0.37 | 0.5 | 高（米） | 46 | 44 | 39 | 35 | 27 | 18 | 1 | |||
| 90QJD112-0.55 | 90QJ 112-0.55 | 0.55 | 0.75 | 63 | 61 | 58 | 50 | 38 | 22 | 2 | ||||
| 90QJD114-0.55 | 90QJ 114-0.55 | 0.55 | 0.75 | 73 | 71 | 64 | 55 | 42 | 25 | 3 | ||||
| 90QJD118-0.75 | 90QJ 118-0.75 | 0.75 | 1 | 93 | 88 | 82 | 73 | 58 | 33 | 4 | ||||
| 90QJD122-1,1 | 90QJ122-1.1 | 1.1 | 1.5 | 113 | 108 | 100 | 88 | 69 | 42 | 4 | ||||
| 90QJD126-1.5 | 90QJ 126-1.5 | 1.5 | 2 | 136 | 133 | 124 | 111 | 86 | 54 | 5 | ||||
| 90QJD207-0.37 | 90QJ207-0.37 | 0.37 | 0.5 | 41 | 39 | 38 | 36 | 34 | 29 | 25 | 19 | 3 | ||
| 90QJD209-0.55 | 90QJ209-0.55 | 0.55 | 0.75 | 52 | 50 | 49 | 46 | 44 | 37 | 32 | 25 | 4 | ||
| 90QJD212-0.75 | 90QJ212-0.75 | 0.75 | 1 | 70 | 67 | 65 | 61 | 59 | 49 | 43 | 33 | 5 | ||
| 90QJD217-1.1 | 90QJ217-1.1 | 1.1 | 1.5 | 99 | 95 | 92 | 86 | 83 | 70 | 61 | 46 | 6 | ||
| 90QJD222-1.5 | 90QJ222-1.5 | 1.5 | 2 | 128 | 123 | 119 | 112 | 108 | 90 | 79 | 60 | 7 | ||
