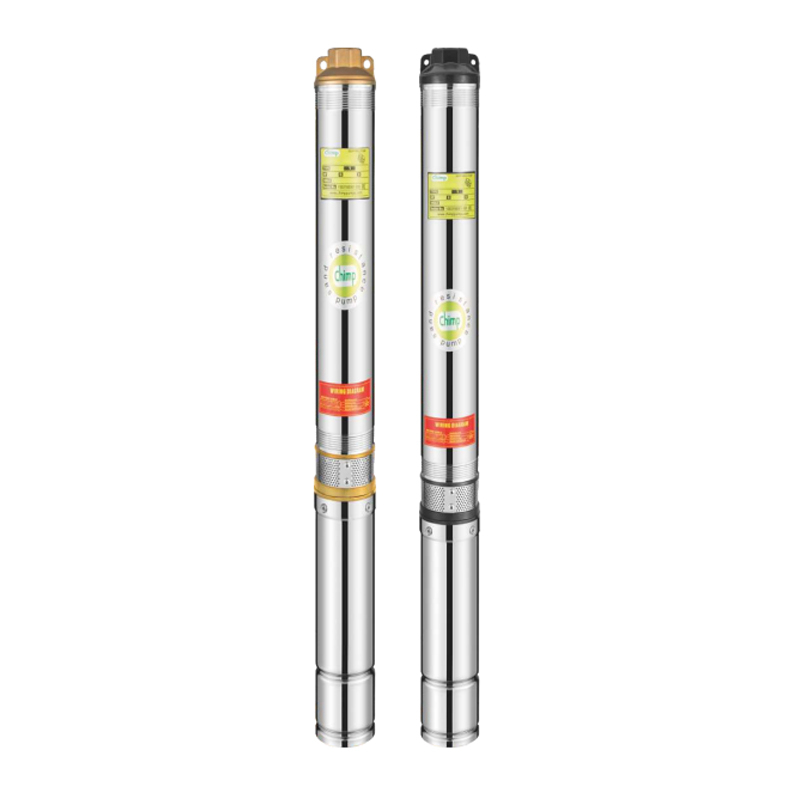

3.5''90QJ 3
90QJ
90：井径：90mm(3.5")
QJ：QJ系列潜水泵
D：单相电机（三相无D）
3：容量（立方米/小时）
07：舞台
0.37：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：3.5"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
单相：220V-240V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz
| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 90QJD307-0.37 | 695 | 329 | 366 | 11/4"-11/2" | Φ85 |
| 90QJD309-0.55 | 762 | 339 | 423 | 11/4"-11/2" | Φ85 |
| 90QJD311-0.75 | 863 | 354 | 509 | 11/4"-11/2" | Φ85 |
| 90QJD315-1.1 | 1041 | 389 | 652 | 11/4"-11/2" | Φ85 |
| 90QJD318-1.5 | 1178 | 439 | 739 | 11/4"-11/2" | Φ85 |

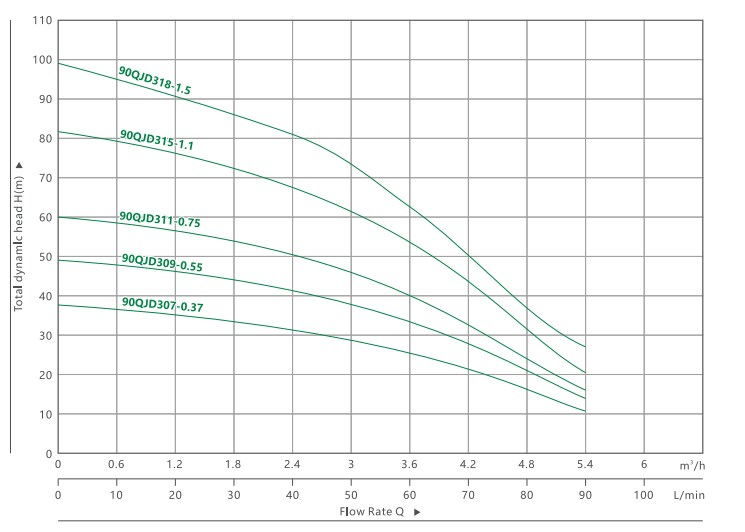

| 性能数据 50 赫兹 | ||||||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | ||||||||||||||
| 1~ 220V/240V | 3~ 380V/415V | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 立方米/小时 | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | |||||
| 90QJD307-0.37 | 90QJ307-0.37 | 0.37 | 0.5 | 高（米） | 38 | 36 | 34 | 33 | 32 | 29 | 25 | 21 | 14 | 11 | 1 | |
| 90QJD309-0.55 | 90QJ309-0.55 | 0.55 | 0.75 | 49 | 46 | 44 | 43 | 41 | 38 | 32 | 27 | 18 | 14 | 2 | ||
| 90QJD311-0.75 | 90QJ311-0.75 | 0.75 | 1 | 60 | 56 | 54 | 52 | 51 | 46 | 39 | 33 | 22 | 17 | 2 | ||
| 90QJD315-1.1 | 90QJ315-1.1 | 1.1 | 1.5 | 82 | 77 | 74 | 71 | 69 | 63 | 53 | 45 | 30 | 23 | 3 | ||
| 90QJD318-1.5 | 90QJ318-1.5 | 1.5 | 2 | 98 | 92 | 88 | 86 | 83 | 76 | 63 | 54 | 36 | 27 | 4 | ||
