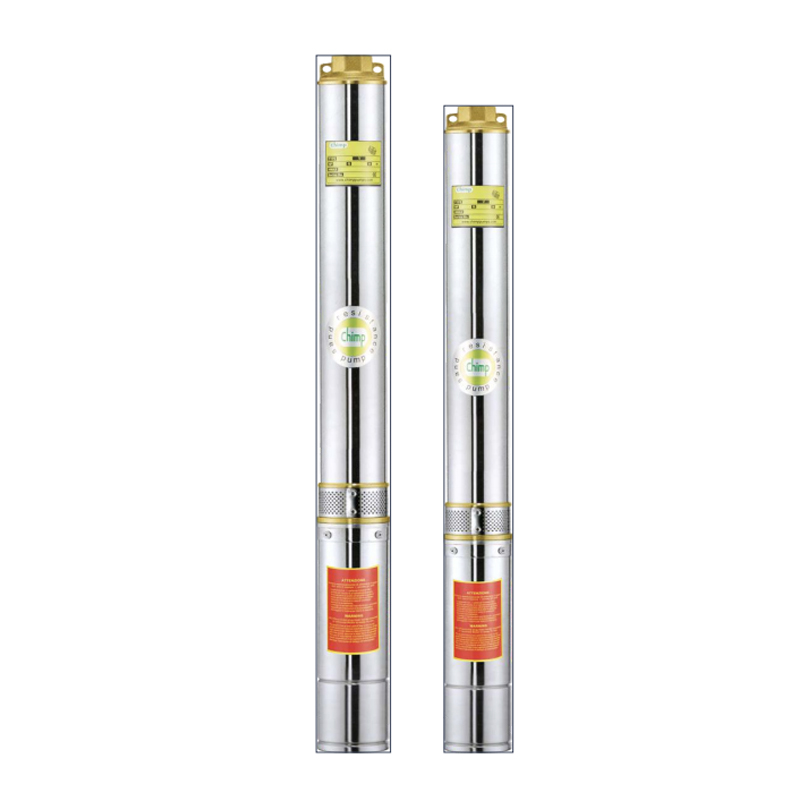

5''标清 15
5SD
5：井径：128mm(5")
SD：泵名称
15：容量（立方米/小时）
03：舞台
1.1：电机功率（KW）
用于水井或水库的供水。
用于家庭、民用和工业应用。
用于花园和灌溉。
最高流体温度可达 +35 °C。
最大含砂量：0.25%。
最大浸入：100m。
最小井径：5"。
可收卷电机或全封闭屏幕电机
三相：380V-415V/50Hz
配备启动控制箱或数显自控箱
泵采用外壳受压设计
NEMA 尺寸标准
特殊机械密封
其他电压或频率 60 Hz

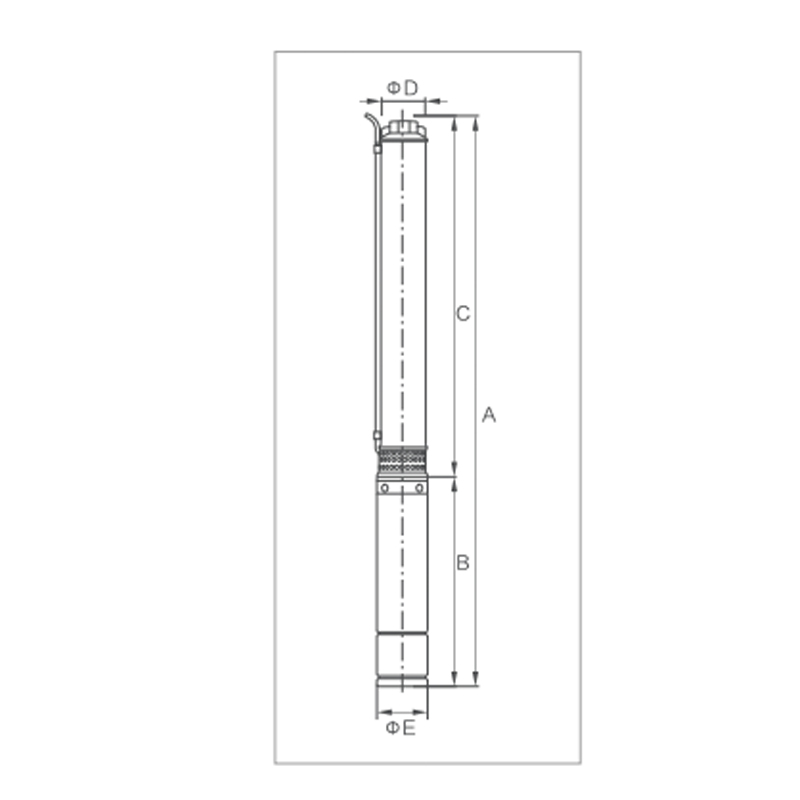

| 尺寸参数表 | |||||
| MODEL | A | B | C | D | E |
| 5SD1503-1.1 | 770 | 383 | 387 | 2" | Φ127 |
| 5SD1504-1.5 | 828 | 393 | 435 | 2" | Φ127 |
| 5SD1506-2.2 | 935 | 403 | 532 | 2" | Φ127 |
| 5SD1508-3.0 | 1116 | 488 | 628 | 2" | Φ127 |
| 5SD1511-4.0 | 1336 | 563 | 773 | 2" | Φ127 |
| 5SD1515-5.5 | 1668 | 663 | 1005 | 2" | Φ127 |
| 5SD1520-7.5 | 2032 | 748 | 1284 | 2" | Φ127 |

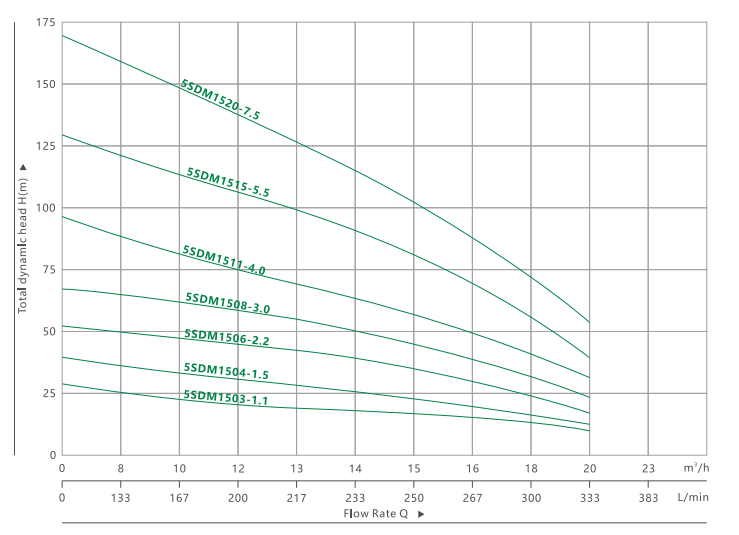

| 性能数据 50 赫兹 | |||||||||||||||
| MODEL | P2 | 输送量 n=2850 l/min | |||||||||||||
| 3~ 380v/415v | 千瓦 | 生命值 | Q | 升/分钟 | 0 | 133 | 150 | 167 | 183 | 200 | 250 | 267 | 300 | 333 | 383 |
| 立方米/小时 | 0 | 8 | 9 | 10 | 11 | 12 | 15 | 16 | 18 | 20 | 23 | ||||
| 5SD1503-1.1 | 1.1 | 1.5 | H{m) | 26 | 23 | 22 | 20 | 19 | 18 | 17 | 15 | 12 | 8 | 4 | |
| 5SD1504-1.5 | 1.5 | 2 | 35 | 31 | 30 | 27 | 26 | 24 | 23 | 20 | 16 | 10 | 4 | ||
| 5SD1506-2.2 | 2.2 | 3 | 51 | 46 | 44 | 41 | 38 | 37 | 35 | 30 | 24 | 16 | 5 | ||
| 5SD1508-3.0 | 3 | 4 | 68 | 62 | 59 | 54 | 51 | 49 | 46 | 40 | 32 | 21 | 5 | ||
| 5SD1511-4.0 | 4 | 5.5 | 95 | 85 | 81 | 74 | 70 | 67 | 64 | 55 | 44 | 29 | 6 | ||
| 5SD1515-5.5 | 5.5 | 7.5 | 128 | 116 | 111 | 101 | 96 | 92 | 87 | 75 | 60 | 39 | 7 | ||
| 5SD1520-7.5 | 7.5 | 10 | 170 | 155 | 148 | 135 | 128 | 122 | 116 | 100 | 80 | 52 | 8 | ||
